系统总览

面向Windows®的大型有限元分析系统 ---- Strand7

Strand7 具有全面集成的可视化环境和适用于各类不同工程领域的高效求解器。它仅在一个图形界面下，就可以同时执行建模、计算分析和结果整理等各项任务，是工程技术和科研人员不可缺少的得力助手。

操作简便的建模功能 ... ...灵活友善的工作环境 ...
Strand7 帮助你快速建模。使用一套易于掌握的工具来建立、删除或修改单元，自动生成网格及无限次撤销操作；使用群组树将一个复杂的模型转化为一系列简单的分体；自定义坐标系及梁截面；通过纵横比、翘屈率及自由边显示功能来检查模型质量 。 Strand7具有Windows的优良特性。同时对多个模型进行操作；在三维空间，甚至在不同模型之间剪切/粘贴单元，并可以与其它Windows程序交换数据；从ACIS、DXF等格式的文件输入几何数据；选择制图风格及颜色；选择物理单位制；单击实现动态旋转、移动及实体缩放。
...清晰详尽的结果显示 ... ...专业美观的分析报告。

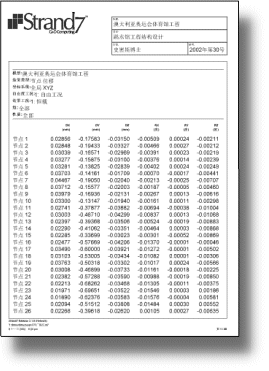

Strand7提供了一整套打印预览工具用来产生分析结果报告。选择不同的字体、标题栏及公司标识以使打印结果得到统一、专业化的外观。
Strand7提供了多种结果输出功能。用等值线图、矢量图或X-Y平面图对结果进行可视化；用查询工具直接查看模型上任意位置的计算结果；通过列表来察看结果；将结果排序或过滤以方便分析。



　
丰富多样的单元库 功能齐全的求解器

线元：梁、桁架、弹簧和阻尼器、悬索、管道；

面元： 平面应变、平面应力、板/壳、三维膜、剪力膜以及轴对称单元；

体元：四面体、楔形体、金字塔和六面体；

约束：刚接、铰接、主/从刚接以及接触约束单元(二维、三维)。

静态：线性、稳定 (屈曲) 以及非线性分析 (包括几何、材料以及边界非线性)；

动态：固有频率、谐振反应及谱响应分析；

瞬态：线性及非线性分析(包括几何、材料以及边界非线性)；

热传导：稳态和瞬态分析(线性和非线性)。

矩阵运算：变带宽和稀疏矩阵技术。


全面实用的本构模型 方便可靠的数据库

线性和非线性材料模型：各向同性、正交各向异性、各向异性、土、橡胶、复合材料层合板和用户自定义材料模型。



材料：常用工程材料数据库，包括钢、铝、木材、混凝土以及玻璃；

截面：多个国家及地区工业标准梁截面数据库，包括工字型、圆型、角型等。


应用程序接口
Strand7 应用程序接口（API）：为用户和其他软件开发人员提供了利用其强大功能开发各种应用程序的最佳途径。用Strand7 API开发的程序能以直接调用的方式实现Strand7已有的各种功能，包括直接建立、修改Strand7模型，求解和读取计算结果。
