铆钉固定的平搭板

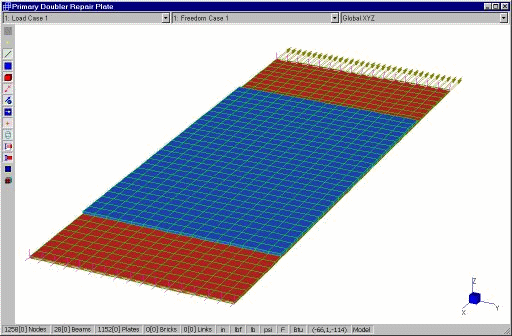

在铆钉连接的平搭板分析中,一个重要任务是确定铆钉中剪力的分布。图示平搭板的Strand7模型使用梁单元模拟所有的铆钉。分析中考虑了平板中面偏移产生的影响。

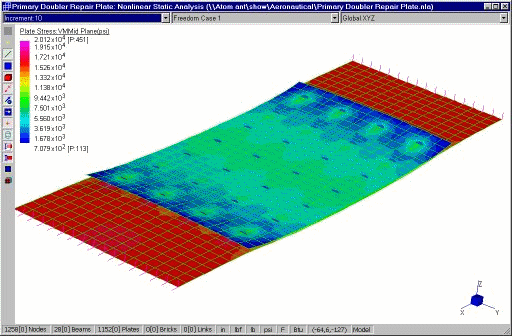

考虑平板中心平面的偏移,分析采用了几何非线性求解器-因为偏移会产生一个力矩,而线性分析不能正确地模拟这种影响。从上面的应力分布图,可以清楚地看出铆钉所在的位置。

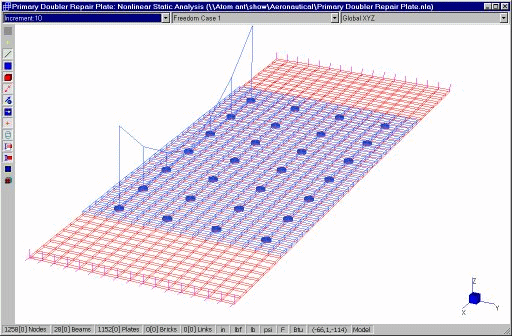

用Strand7的制图工具直接在模型上显示作用于铆钉上的剪力的分布。

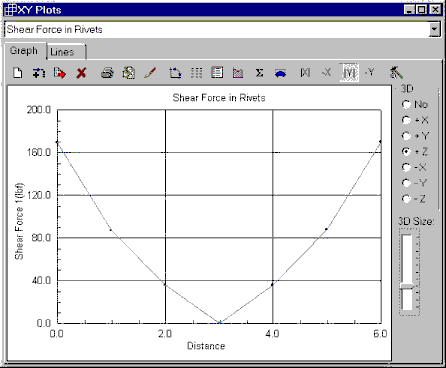

很容易生成图示的铆钉剪力X-Y图,并直接放入分析报告中去。
