储煤筒
|

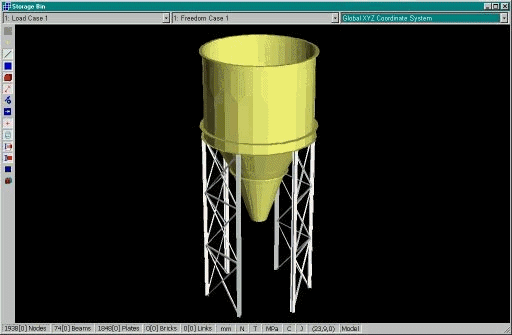

| 用板/壳单元模拟储煤筒。筒的支撑—圆柱和柱间撑条均用梁单元模拟。 |
.gif)
|

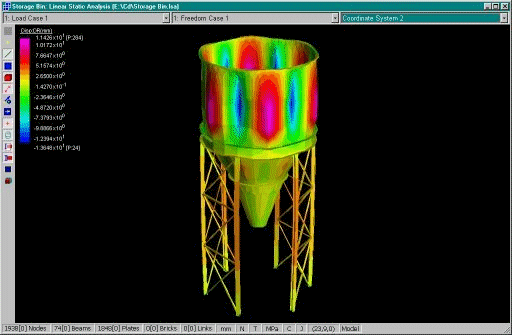

| 储煤筒承受内表面剪切荷载和静水压力荷载。分析中把剪切荷载作为板面剪应力属性施加，并以公式形式输入；静水压力作为板横向正压力施加。图中显示了径向位移的等值线。 |
.gif)
|

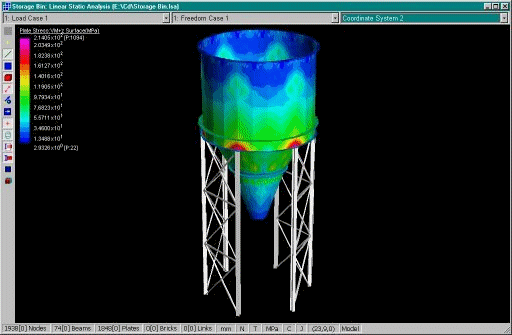

| 板单元上的Von Mises应力等值线图。 |
.gif)
|

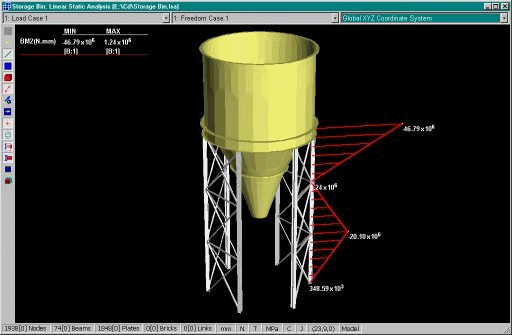

| 结构中一根圆柱上的弯矩分布图。 |
|
|
