多层停车场

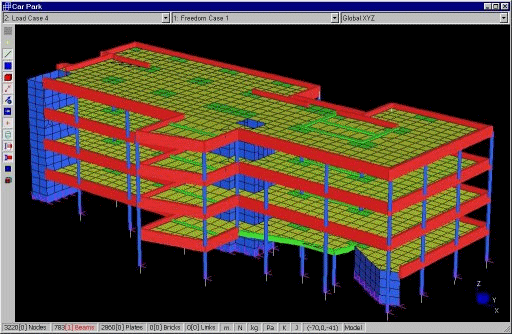

上图为多层停车场的模型。这里对梁单元进行了着色，对板网格使用了轮廓线显示。停车场底层包括预应力混凝土板和一些嵌板。用Strand7的平面平移工具生成嵌板网格。通过平面预应力属性来施加预应力。用线性静力求解器分析、评估静荷载下的结构反应，并用谱响应求解器计算在地震荷载等动态荷载下结构的反应。

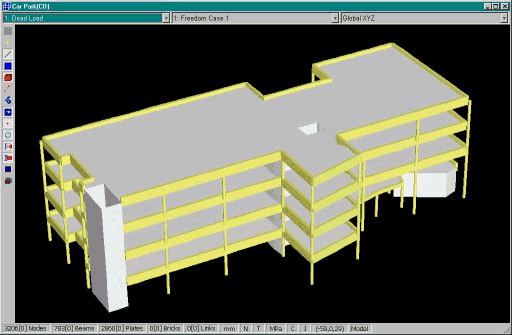

为加强视觉效果而使用着色和阴影透视显示模型。

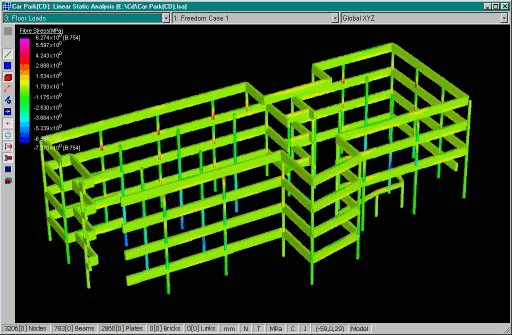

梁和柱上的应力分布云图。

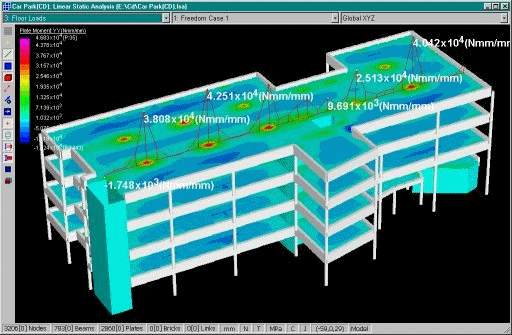

板单元的弯矩等值线图。直接在板上显示标记最大最小值的三维分布图。

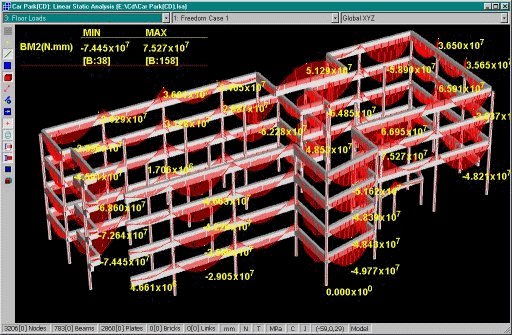

直接在梁上显示弯矩图。请注意Strand7自动地标注局部最大弯矩值－此图共在35个位置标注了最大值。
