Strand7: 详细内容: 复合材料: 后处理

层合板复合材料功能

可以通过专门的前处理模块、求解器和后处理模块对复合材料进行分析。Strand7 支持对称和非对称复合材料层合板。

后处理

绘制等值线
可以绘制任何变量的等值线,包括:
  • 单元荷载
  • 单元弯矩
  • 铺层应力
  • 铺层应变
也可以对层储备系数进行等值线显示,包括:
  • 最大应力
  • 最大应变
  • 蔡-希尔(Tsai- Hill)
  • 修正蔡-吴(Tsai-Wu)
  • 霍夫曼(Hoffman)
  • 层间剪力
当绘制层的结果等值线时,有许多选项以供选择。包括:特定层、具有最大最小值的层、表面层。也提供单元光滑和外插方法的选项。

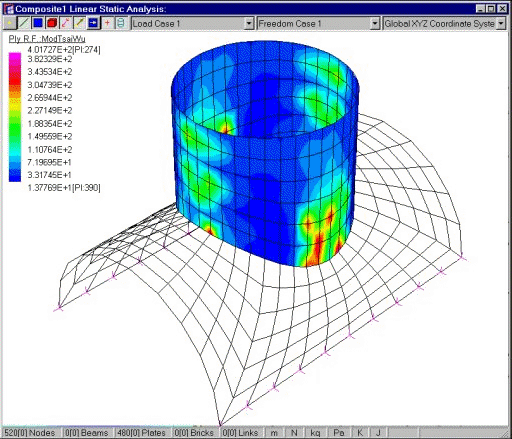

下图显示了一个有最大修正蔡-吴储备系数的等值线。作为线框取出的单元不是复合材料,其等值线未显示。

Contour of maximum modified Tsai-Wu Reserve factors

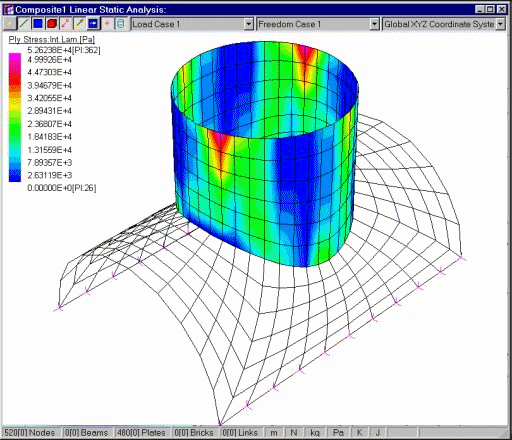

下图显示了一块板上最大层间剪应力的等值线。由于等值线显示了层板内的最大层间剪应力值,因此无须分别检查每个铺层。由于作为线框取出的单元不是复合材料,其等值线未显示。

Contour of interlamina
shear stress
你也可以查询单个单元以仔细检查其荷载、应力状态或储备因子。T可以在质心、高斯点和节点上检查这些量。可以在单元中心、高斯点和节点上检查这些量。用颜色显示查询窗口中的数据以便于方便快速地检查单元的最大和最小值-红色代表最大值,蓝色代表最小值。你也可以“查询”单个单元以仔细检查其荷载、应力状态或储备因子。可以在质心、高斯点和节点上检查这些量。用颜色显示查询窗口中的数据以便于方便快速地检查单元的最大和最小值--红色代表最大值,蓝色代表最小值。为了找到一个量特定的最小或最大值,你可以点击最大/最小按钮,Strand7 会自动找出所选变量的最大或最小值所在的单元。例如,你可以找到有最大高斯点应力Sxx的单元。

Peeking

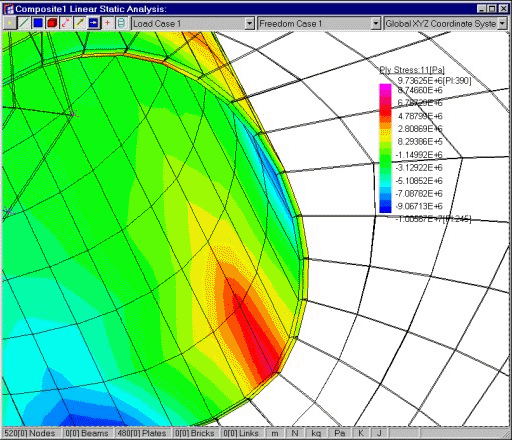

为了察看单元外表面的结果,可以用厚度将面元着色(类似于体元)。这意味着你没必要指定表面铺层的编码。这对于含不同铺层编码的层合板模型特别有用。请注意在图中可以看到等值线随厚度的变化。

Plates rendered by thickness

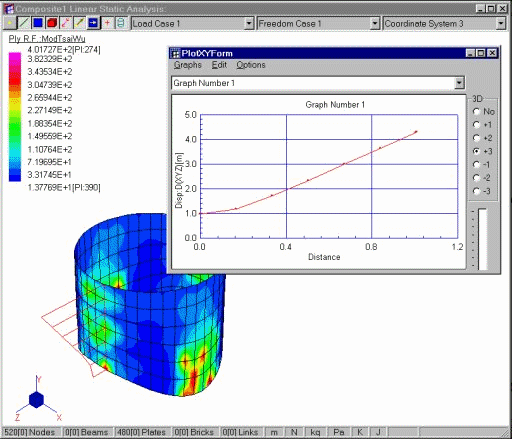

你还可以对任何变量沿模型上的任何路经绘图。所选路经不必沿一条有节点的直线,程序会自动对变量插值。下图中显示了X-Y二维图和在模型上绘制的三维图。

XY graphs of results

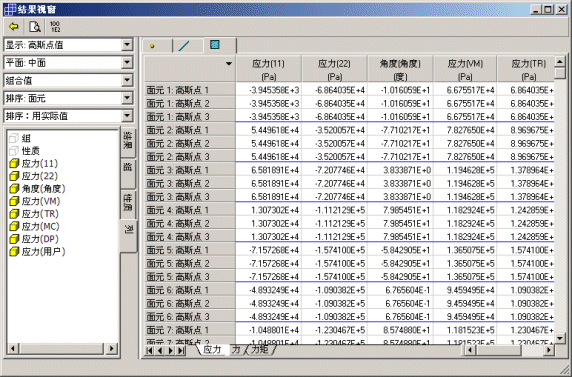

可以通过电子制表获得结果数据的完整清单。有多种方法在特定的栏或结果值中分类和筛选数据。

Result listings spreadsheet
可以自定义报告形式自动打印结果清单(而不仅是一列数据),或者直接在Windows的剪贴板中拷贝和粘贴以进一步供其它应用程序的使用。

Print preview

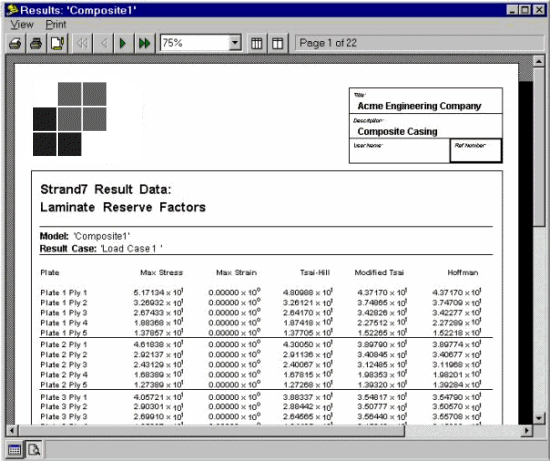

你可以利用 Strand7 的打印预览工具打印预览以得到专业效果的打印结果。你可以在报告上加上公司标识及改变字体大小。上图显示的是 Strand7 的打印预览。
