这是一个复合材料风车叶片的动力分析模型。动画显示的是结果中的两个固有振型: 振型2
的频率大约为10赫兹；振型4的频率大约为30赫兹。
|
|
这是利用瞬态动力分析求解器对大型双体船模型进行静力响应分析的例子。分析中使用了恆定平衡加载和足够大的阻尼以使船体很快趋于静止。由于动力分析求解器需要一个适当的时间步长，固有频率求解器被用来确定相关振型的周期。动画显示了第一阶和第三阶振型
。
|
|
这幅动画显示的是钢制框架从指定高度下落到弹簧阻尼器及之后一段时间的响应。分析使用了非线性瞬态求解器，考虑了钢框架与弹簧阻尼器之间的非线性接触。值得注意的是弹簧阻尼器的力－变形曲线本身也是非线性的。
|
|
悬索桥的固有频率分析中应考虑悬索内的张力。悬索内的拉力是预应力和重力共同作用的结果。由于悬索结构的非线性特性，悬索内的拉力分布要用几何非线性求解器来确定，然后把结果作为初始条件用于固有频率分析。
|
|
本动画显示了当一个人跑下一段螺旋楼梯时,楼梯踏板上的应力分布的变化过程。
|
|
用Strand7可以十分容易地对块体单元中的应力结果进行后处理。此动画显示了塑料毂外表面和各剖面上的应力分布。
|
|
Strand7中移动荷载作用分析可通过两种途径进行。一，对于缓慢移动的荷载，可定义多重荷载工况并逐个求解，然后用动画逐个显示。二，当惯性力起作用时，使用荷载－时间曲线将荷载转化为时间的函数并用动态求解器求解。图中动画显示了在滑车跑动过程中跑道及支撑结构的变形情况。
|
|
此动画展示了用非线性静力分析模拟一个圆筒的端部被挤压而变形的过程。分析考虑了几何、材料及接触非线性。
|
|
检验荷载用来验证叉式升降机前部结构的承载能力。动画表现了逐步加载过程产生的压应力变化。
|
|
这幅动画展现了在扭矩作用下测力传感仪中的应力分布，由于接触而产生的局部应力集中被突出地显示出来。
|
|

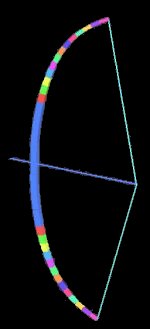

这幅动画展现了从弓被拉开直到箭被射出后一段时间的过程模拟，显示了弓的瞬态反应和箭的运动状态。
|
