Strand7: 应用领域: 汽车工程: 曲柄轴

曲柄轴

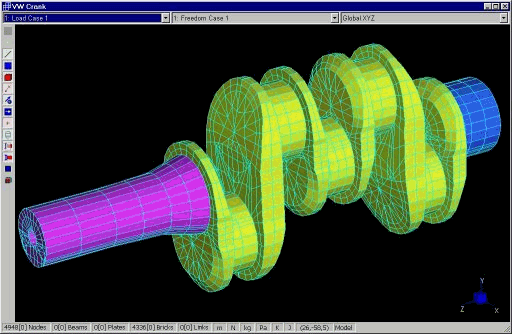

一四缸汽油发动机的钢曲柄模型。这种模型的网格可利用Strand7中的单元操作工具生成。在分别生成了每个部分后,由剪切-复制-粘贴功能组生成完整的网格。为了模拟其主驱动轴,在用户自定义圆柱坐标系中施加边界条件。

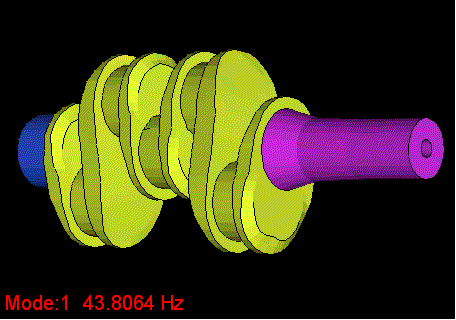

扭转模式的第一振型。动画清晰地显示了曲柄围绕主轴的扭转。通常这种边界条件会带来一个绕主轴的无约束刚体转动振型。利用Strand7的偏移功能可自动消除刚体振型模式。

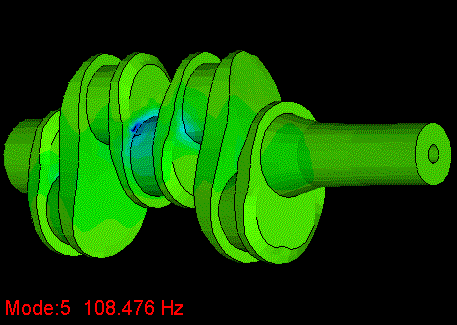

Strand7可以动态显示与每个振型相应的应力分布模式。这在检查结构由于共振而可能产生的应力集中区域时是很有用的。
