Strand7: 应用领域: 汽车工程: 齿轮箱
齿轮箱
后轮驱动式汽车的差动齿轮箱模型。分析中用频率求解器来预测振动的固有频率,这对改进齿轮箱的设计、减低共振产生的工作噪音非常有重要。 |
|

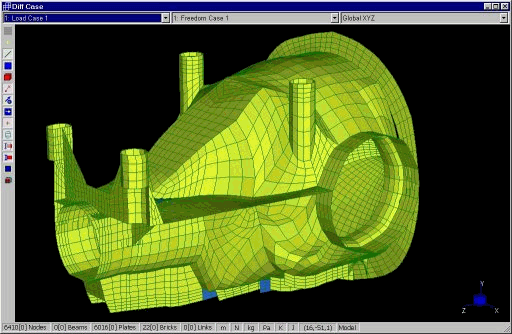

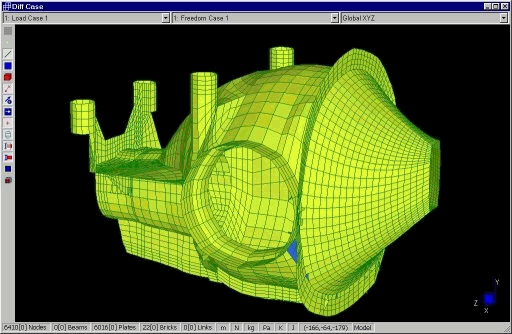

利用板、壳单元模拟齿轮箱表面并使用一些体元来模拟齿轮箱较厚的局部区域。 |
|

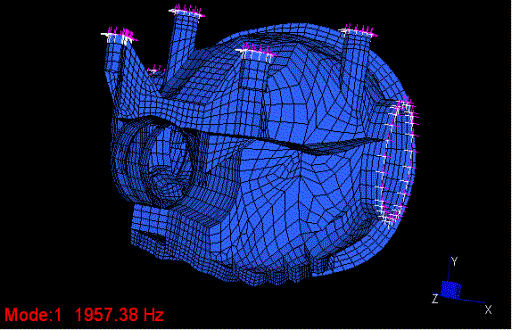

第一振型是1957赫磁频率下的整体变形模态。 |
|

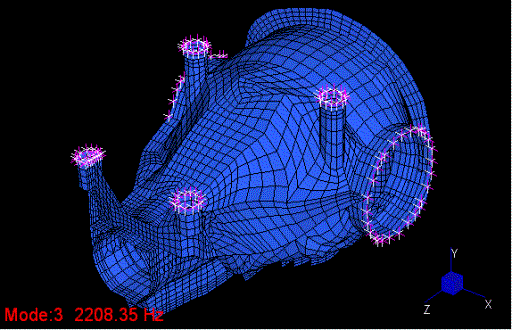

高阶振型通常是局部振型,例如2208赫磁的振型是一根外部加强肋的振动。通过增加局部加强肋等设计上的较小变化就能很容易地消除这些振动模式。 |
