Strand7 中的网格自动划分

输入及修整CAD的几何形状数据
IGESSAT格式保存的CAD几何模型数据可直接输入到 Strand7中。然后利用Strand7的网格自动剖分工具生成有限元网格。网格生成器将自动识别文件中包含的各种常用实体属性。这些实体包括:二次曲线、三次曲线、平面、曲面、锥面、球面等。

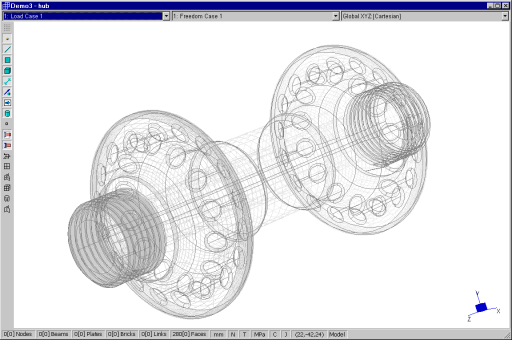

这是摩托车轴的几何模型。先用CAD软件生成模型并保存为IGES格式,然后输入到Strand7中。上图显示了输入Strand7后的几何形状,它包含了平面、二次曲线和旋转面。

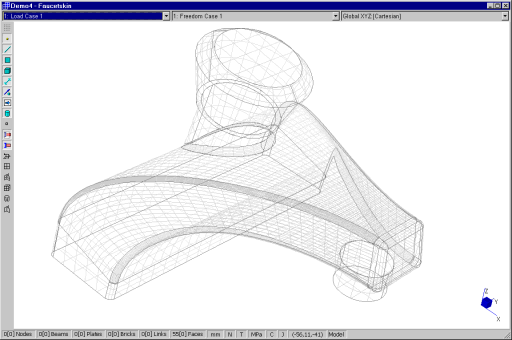

上图显示了输入到Strand7后的家用水龙头的几何模型。它的源文件为ACIS(SAT)格式。模型含有平面、锥面和二次曲线。

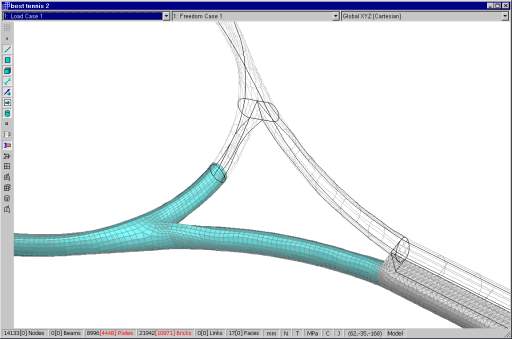

上图为输入到Strand7后的网球拍框的几何模型。图中一半为输入的几何模型,另一半为剖分后的网格。拍头部分(水绿色)为面单元,握把部分(灰色)为体单元。


CAD模型常常是为了直观地了解一个物体的几何形状而生成的。尽管有限元模型看起来与其类似,但有限元模型的目的是用数学手段模拟物体的结构反应。因此在将CAD模型转换成有限元模型时必须考虑这一不同之处。Strand7有一系列的工具可以用于这种数据转换。它能确定CAD模型中不经意的内部几何缺口,能帮助消除和修复诸如缺口、裂缝、极小的面错动以及其它一些不规则的特性。下图就是显示Strand7是如何识别模型数据中的裂缝(红色的线)的。

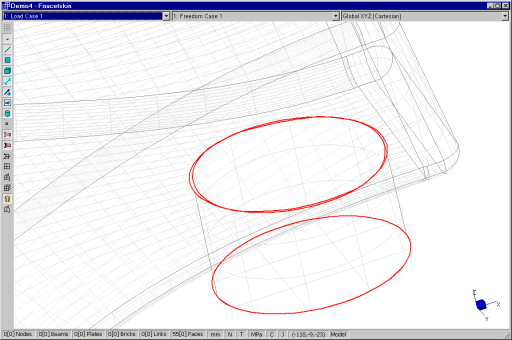

上图显示被检查出的自由边并用两条红线来表示。如果在有限元模型里含有这些自由边,自动划分后的网格将出现一个缺口并导致了一个不合适的网格。可以通过几何清理工具清除这一缺口。

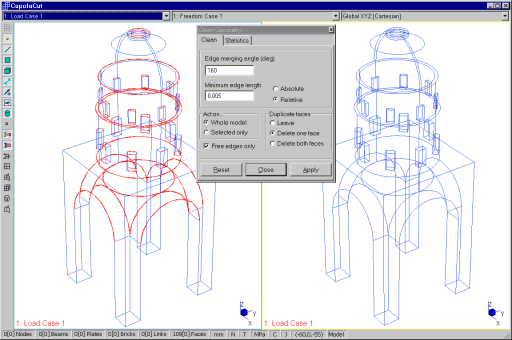

上图为输入的圆顶塔结构的几何形状。源数据为IGES格式。左图中显示了源数据的一些不合适的面。右图是利用几何形状清理工具将这些面连接在一起后的几何形状。

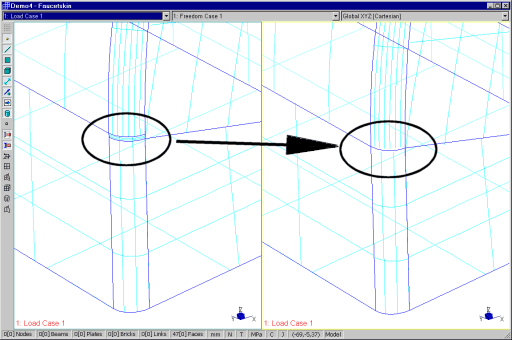

上图显示了一个典型的特征消除操作后的结果。左边是输入的几何模型,其中含有一个很小的面。右图是将小面消除后的图形。利用几何形状清理工具不仅将小面自动清除,而且连接了相邻面以免模型中含有不应有的裂口。
