Strand7 中的网格自动划分

实体网格的自动生成
利用Strand7的体元网格自动剖分工具可以对Strand7面单元包围的任何内部实体进行网格剖分。这意味着不论是手动还是自动生成的面元网格所包围的封闭区域都可以剖分生成体元。生成的体元可以是线性四节点的或者二次十节点的四面体单元。

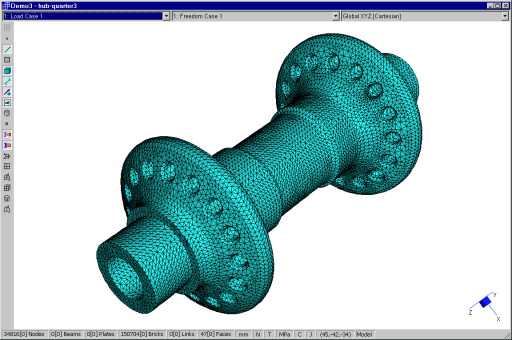

这是一个摩托车轴的模型. 几何模型用SolidWorks生成并存为IGES格式文件然后输入到Strand7。用体元自动剖分工具共生成了150704个四面体单元.

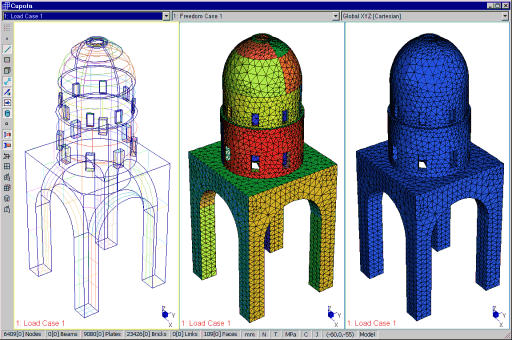

圆顶塔的原始几何模型为IGES格式文件。示图分别为塔的Strand7几何模型,面元网格及体元网格。

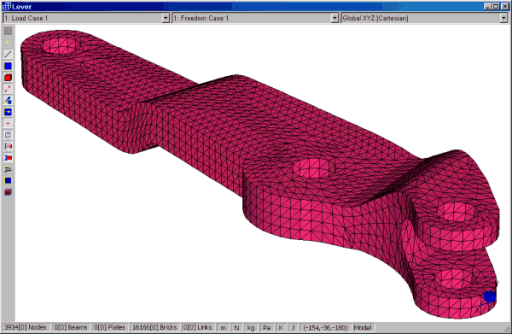

这是一个撬杠的Strand7模型。原始模型由SolidWorks生成并存为SAT格式文件。利用Strand7面网格生成器先生成2468个四边形面元然后生成16166个四面体单元。

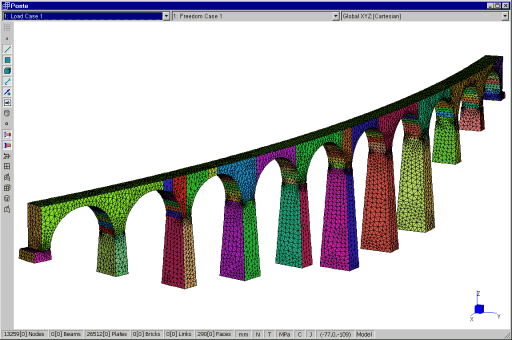

上图为一座多拱桥的Strand7表面网格模型。原始数据来自AutoCAD SAT格式文件。计算时进一步生成实体单元。

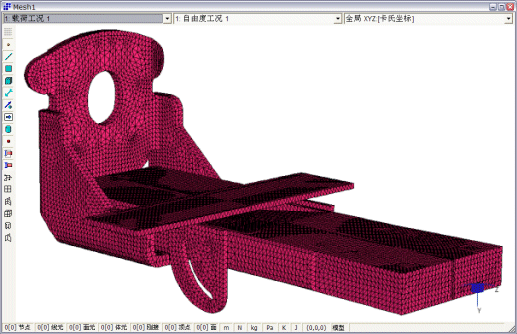

上图网格共有109797个四面体单元,它的一个重要特征是在很薄的部分沿厚度方向只用了一层单元。

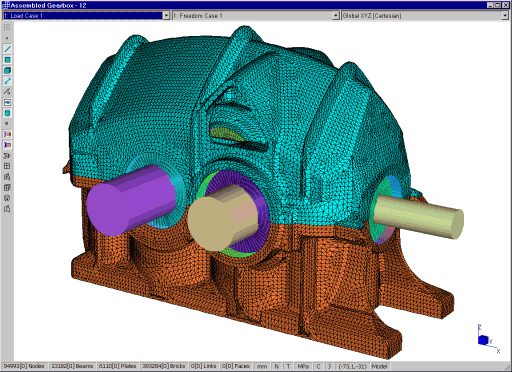

包括箱盖、内部轴和齿轮的完整变速箱模型。网格利用单元操作工具通过自动和手动而生成。所生成的网格有13182个梁元,6110个板元和393284个体元。

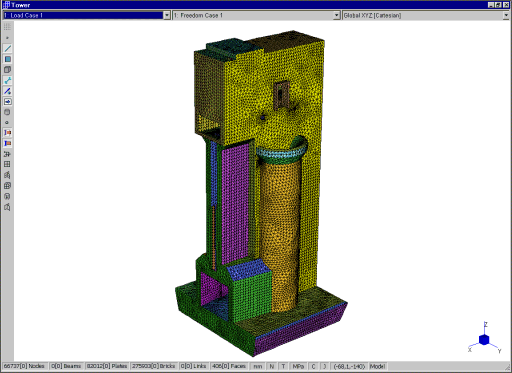

这是一个带升高进水口的水塔实体网格模型。共有276000个四面体单元。为了清晰起见,图中显示了表面网格。

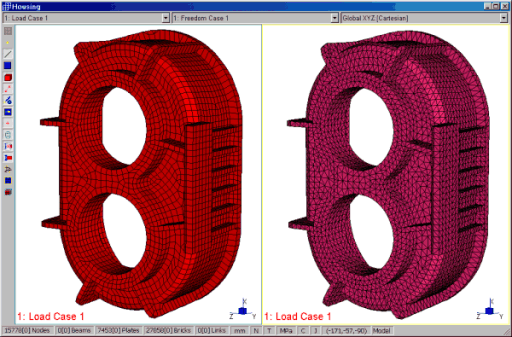

上面左图为自动生成的7453个面元网格。右图为自动生成的27858个体元网格。

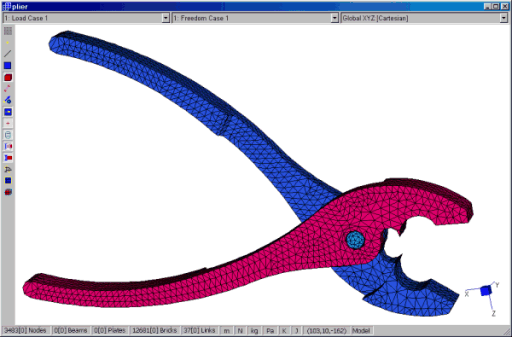

上图为一把钳子的实体网格模型。共包括三部分,有12681个四面体单元。

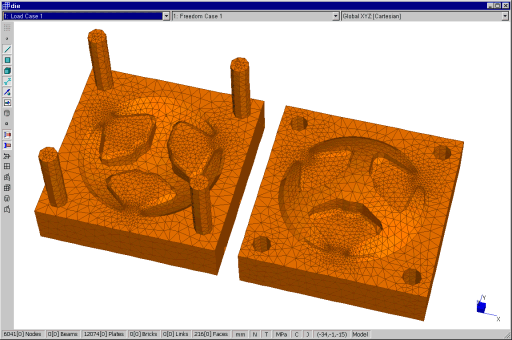

上图为铸造所用冲模模型的三部分,共有12074个四面体单元。
