Strand7: 详细内容: 网格自动剖分: 面网格划分

Strand7 中的网格自动划分

自动面网格生成
利用CAD生成的几何模型数据,Strand7的表面网格自动剖分功能可生成高质量的有限元网格。可以生成三角形或四边形面元,而且单元可以具有中间节点。对面操作时并不局限于平面,也可以对三维空间中定义的面或曲面操作。因此,网格自动剖分工具能对具有很多内部特征的复杂几何模型进行剖分并且让用户来控制网格密度和光滑度。

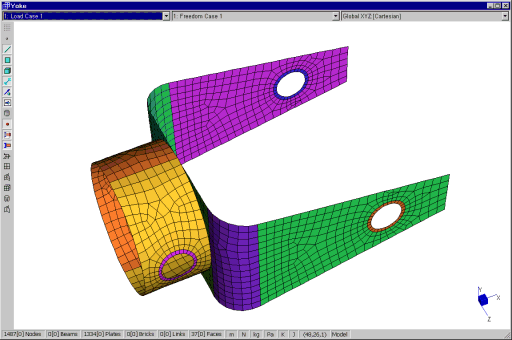

上图为轭结构的表面网格。它包括四边形单元占优的1334个单元。

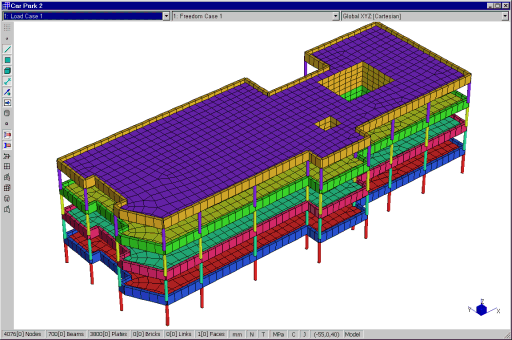

这个模型使用了网格自动划分和常规网格生成功能。首先,将楼板的几何模型从CAD输入到Strand7并作为楼板自动剖分(主要为四边形单元)的基础。用Strand7拉伸工具生成柱和电梯井。用自动镶嵌线功能很容易地生成外圈梁。

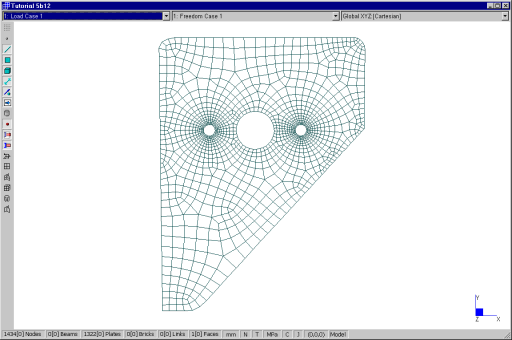

上图是一个支架的二维模型,显示了Strand7的面网格自动剖分工具用来在开孔周边生成光滑网格。

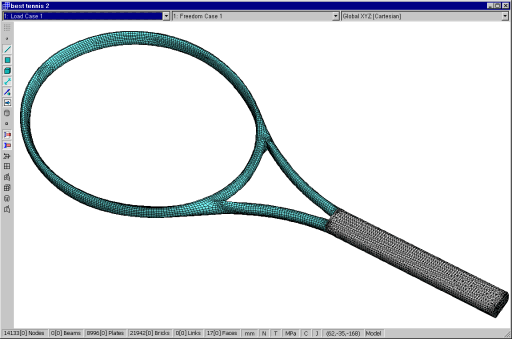

网球拍的面网格。

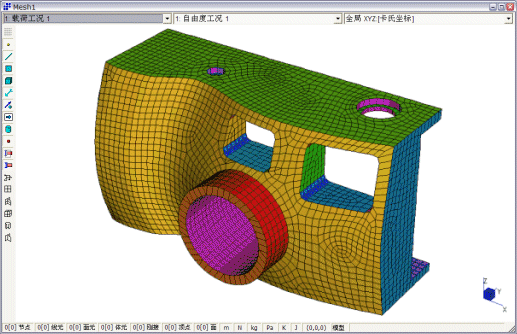

上图的照相机网格模型是利用AutoCAD的几何形模型生成的。共有四边形占多数的7822个单元。

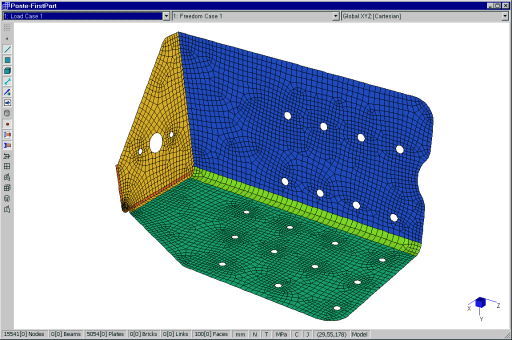

SolidWorks建立的金属片模型并作为IGES文件输入到Strand7。这里生成了5054个四边形单元占多数的表面网格。

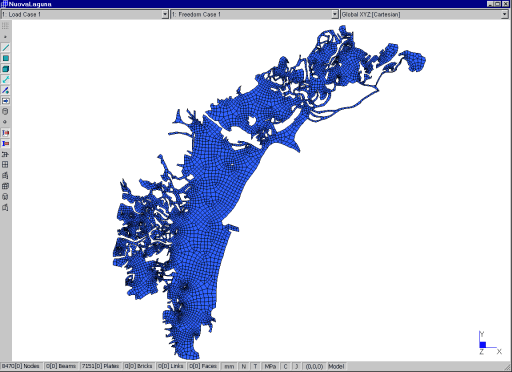

出于研究各种环境问题的需要,用Strand7模拟生成了的意大利Venice Lagoon (Laguna di Venezia)岛的计算网格。
