在 Strand7 中创建有限元模型

检验工具

Strand7 提供了各种模型数据检验工具,例如显示自由边、面;显示各种等值线,包括纵横比、单元体积、外加分布力和节点温度等。

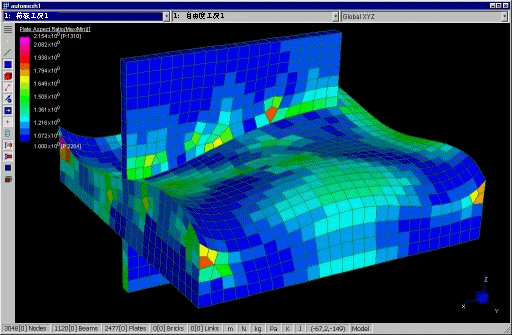

面元纵横比等值线能帮助你找到过于细长或退化的单元。

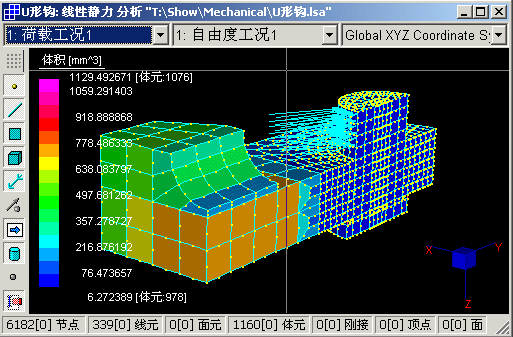

体元上的体积等值线能帮你找到退化单元。

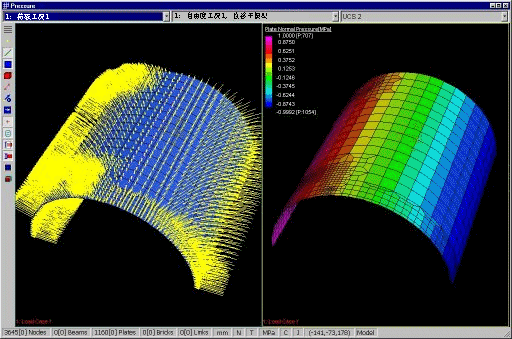

压力等值线是显示施加荷载的另一种方法。它们还能帮助查出给以错误压力值的单元并确定模型中的压力值范围。

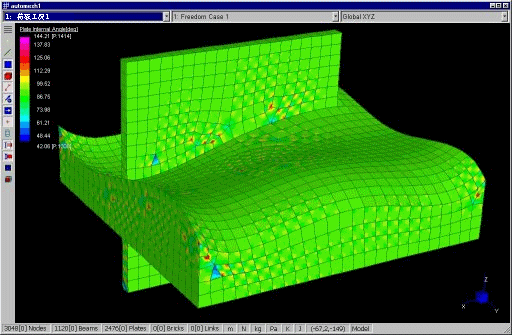

内角等值线能用来查找被扭曲的板单元。

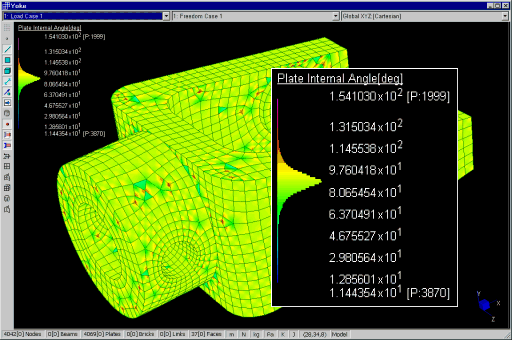

所有形式等值线的图例皆可取为直方图。这意味着可以很容易地确定在某一等值线范围内的单元在整个模型中的比例。这种功能可用于很快地评估网格的质量。下图对内角直方图进行了放大。
