Strand7: 应用实例: 奥林匹克塑像

悉尼AMP电视塔上的奥林匹克塑像分析

资料

AMP是2000年奥运会的主要赞助商,负责为悉尼奥运会设计、建造三尊奥林匹克运动员塑像并安装于AMP电视塔顶的角楼上。这三尊雕塑分别代表田径、体操和残疾运动员。塑像由雕塑师Dominique Sutton负责设计。结构设计由哈德(Hyder)咨询公司的工程师承担。







建造

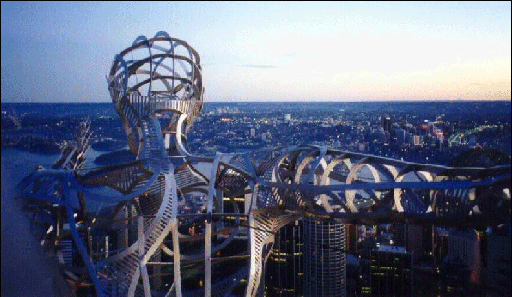

三尊塑像由低碳钢平板构成并采用了标准截面梁。其中最大的雕塑,短跑运动员塑像,高15米,重四吨半以上。由整块铁板上切割下来的箍筋形成了塑像的基本轮廓并增加了整个结构的强度。



荷载

作用在塑像上的荷载主要是风荷载。每个塑像都设计为可以承受五十年一遇的最大风载。塑像的比例模型风洞测试在悉尼大学进行。

线性分析

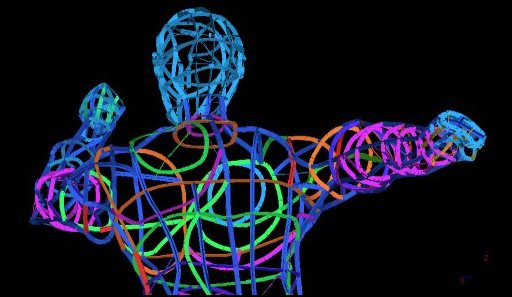

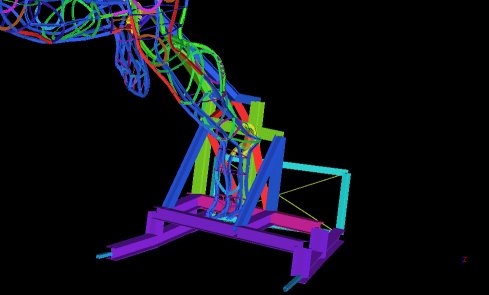

Strand7被用来分析短跑运动员造型。作用在杆件上的荷载通过线性静力分析来精确确定。这些数据是确定结构构件初步尺寸的基础。


非线性分析

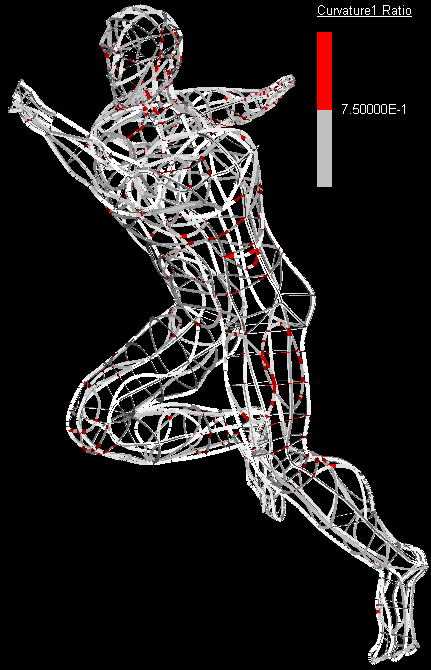

非线性静力求解器用来模拟短跑运动员塑像在高于其设计荷载值作用时塑性铰的发展。这类分析提供了决定结构的最终承载能力的依据。



安装

每一尊塑像都必须用直升飞机空运到AMP电视塔顶的角楼上进行安装-这使得总重量成为设计的一个关键因素。分析提供了每个组成构件的荷载包络线,从而这使得设计工程师能进行优化设计,以减少每尊塑像的总重量。
